Paletizador de Placa

O paletizador de placas é um equipamento inteligente projetado especificamente para empilhamento, classificação e transporte automatizado de placas, como placas de metal, placas de madeira, placas de plástico, substratos de vidro e placas de gesso, etc. É amplamente utilizado em indústrias como materiais de construção, móveis, metalurgia, eletrônica e embalagens. Ele resolve os problemas de "pesado, quebradiço e facilmente riscado" no manuseio de chapas metálicas, substituindo a paletização manual e alcançando a melhoria, padronização e segurança do processo de produção.

Enviar inquérito

Converse agora

Descrição

A paletizadora de placas também é chamada de máquina paletizadora de placas, máquina empilhadora de placas, máquina empilhadora de placas, máquina de sucção de placas, máquina de alimentação automática, máquina de descarga automática ou transelevador.

Características:

1, O design do paletizador de placa leva em consideração as características de grande área de folha, peso irregular e superfície frágil, e faz melhorias refinadas.

Método de preensão preciso: Através de pinças personalizadas (como grupo de sugadores a vácuo, pinças mecânicas, ventosas eletromagnéticas), ele pode se adaptar a diferentes materiais/tamanhos de placas - por exemplo, sugadores a vácuo para substratos de vidro, sugadores eletromagnéticos de sucção forte ou sugadores de silicone a vácuo para placas de metal, pinças mecânicas antiderrapantes ou sugadores de silicone a vácuo para placas de madeira, e sugador de silicone a vácuo para placas plásticas, para evitar arranhões, deformação ou desprendimento durante a preensão.

2, Empilhamento ordenado: De acordo com o programa predefinido,

1. Empilhar e entrelaçar

2. Alinhe bordas e cantos

3. Limite de altura

4. Limite a altura baixa

5. Limite de largura

6. Limite de comprimento

7. Limite o número de camadas

8. A tecnologia empilha as placas camada por camada em uma pilha regular.

3, Transferência inteligente: Após a conclusão da paletização, ela pode ser conectada a correias transportadoras, carrinhos AGV ou empilhadeiras para transferir automaticamente a pilha para a área de armazenamento, o próximo processo (como laminação, embalagem) ou veículos de transporte, alcançando uma conexão perfeita entre paletização e transferência.

Especificações Técnicas:

Configuração	Função e Efeito	Exemplo de Design de Adaptação Universal
Sistema de pinça	Entrar em contato direto e agarrar o conselho é o principal componente de execução	-Grupo de sucção a vácuo: adequado para placas lisas/resistentes a arranhões (vidro, placas de plástico) - Sugador eletromagnético: adequado para placas metálicas magnéticas (placas de aço, placas de alumínio) - Pinça mecânica: adequada para placas grossas/pesadas (painéis de madeira maciça, placas de gesso)
Sistema de passeio a pé	Conduza a pinça/palete para mover e alcançar o "eixo X/Y"	-Servo motor+trilho guia+correia síncrona: posicionamento de precisão, erro menor ou igual a ± 10mm) Peso da carga: 1-200 kg
Sistema de empilhamento/transportador	Transporte de pranchas a serem paletizadas ou corpos já paletizados	-Plataforma de empilhamento fixo: lote pequeno, chapa metálica de tamanho único - correia transportadora de rolos: produção contínua, combinada com alimentação da linha de montagem - Plataforma de empilhamento ajustável: altura de empilhamento adaptável, para evitar que o corpo de empilhamento fique muito alto e tombe
Sistema de controle	Receber instruções, planejar caminhos e controlar o trabalho colaborativo de vários módulos	-Sistema de controle PLC: controle lógico básico (paletização de programa fixo) -tela de interação homem-máquina (HMI): operação visual, suporte à modificação de parâmetros (como tipo de empilhamento, velocidade) - Interface de ligação: acoplamento com sistema MES e sistema de agendamento AGV para obter integração inteligente de fábrica
Sistema de proteção de segurança	Garantir a operação do equipamento e a segurança do pessoal	-Grades de segurança: Pare quando o pessoal se aproxima da área de apoio - Botão de parada de emergência: Desligamento forçado-em caso de mau funcionamento do equipamento - Proteção contra sobrecarga: Alarme quando o peso de captura excede o limite para evitar danos ao motor

Classificação principal: Dividida por nível de automação e cenários de aplicação

1, Classificado por grau de automação

Paletizador semiautomático de placas: requer auxílio manual para carregamento (como colocar a chapa na estação de pega), e o equipamento completa automaticamente a pega e o empilhamento.

É adequado para produções de pequeno e médio- porte com espaço limitado e baixo custo.

Paletizador de placas totalmente automático: pode ser conectado diretamente às linhas de produção front-end (como linhas de corte de chapas e linhas de prensagem), recebendo, posicionando, agarrando, paletizando e transportando chapas automaticamente sem intervenção manual;

É adequado para produção contínua em grande-escala (como grandes fábricas de placas de gesso, fábricas de processamento de chapas metálicas).

2, Classificado por forma estrutural

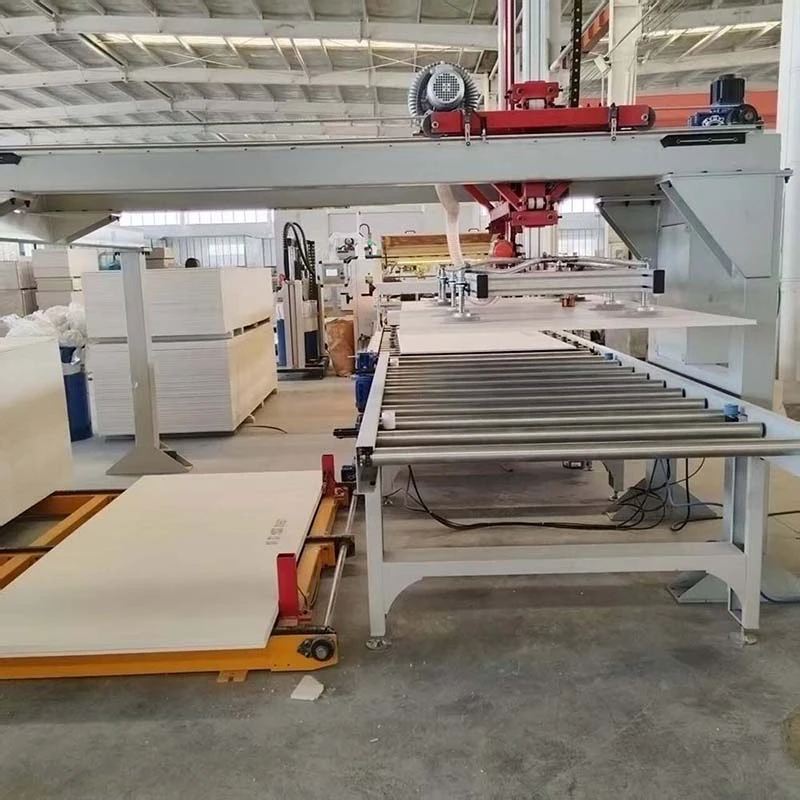

Paletizador de placa tipo treliça Longmen: Consegue agarrar e paletizar através do movimento de dois eixos "X/Y", com estrutura estável, adequado para cenários onde o tamanho da placa é fixo e a posição de paletização é única (como placas de madeira, placas de plástico, paletização de substratos de vidro).

Vantagem: Abordando os pontos problemáticos da paletização manual

1. Melhorar a eficiência: A eficiência da paletização manual em um único turno (8 horas) é de cerca de 400-500 folhas, enquanto a máquina de paletização totalmente automática pode atingir 1.000-1.400 folhas e pode operar continuamente por 24 horas, aumentando a eficiência em 2-3 vezes.

2. Limpeza de empilhamento: Para evitar "desvio de alinhamento de bordas e cantos" e "deformação/arranhões da placa causados por força irregular" durante o empilhamento manual, melhore a regularidade do corpo de empilhamento e reduza a taxa de descarte do produto.

3. Redução de custos: Substitua 2-3 trabalhadores manuais (especialmente a paletização de placas pesadas requer trabalho manual) para reduzir o risco de lesões relacionadas ao trabalho durante o manuseio manual (como quebra de placas e lesões na cintura).

4. Adaptar-se a diversas necessidades: Ao substituir a pinça e modificar o programa, é possível alternar rapidamente e adaptar-se a diferentes tamanhos (de vidro fino a vidro grosso) e diferentes tamanhos (de 1m × 2m a 3m × 6m a 1 × 12m) de placas, com forte compatibilidade.

Cenários de aplicação

1. Indústria de materiais de construção: Paletização final de linhas de produção de placas de óxido de magnésio, placas de isolamento, placas de gesso, placas de fibrocimento e placas de silicato de cálcio, alcançando a automação do "armazenamento de paletização de produção".

2. Indústria moveleira: paletização de painéis de madeira maciça, placas para móveis, aglomerados de madeira maciça, placas ecológicas e compensados, em conjunto com processos posteriores de laminação e selagem de bordas para transporte.

3. Indústria de processamento de placas de metal: paletização de placas individuais de alumínio, placas galvanizadas e placas de alumínio-plásticas para evitar arranhões na superfície do metal e se adaptar a cargas pesadas (peso da placa única 50-200kg).

4. Indústria de placas de plástico: máquinas de paletização automática são usadas para placas de PVC, placas PP, placas PU e placas Sunshine Endurance.

Fatores-chave para aviso de seleção

1. Características da placa: Defina claramente o material da placa (determinando o tipo de pinça), tamanho (determinando o deslocamento do equipamento), peso (determinando a capacidade de carga) e requisitos de superfície (se é resistente a arranhões ou pressão).

2. Demanda de capacidade: selecione modelos semi{1}}automáticos (baixa capacidade) ou totalmente automáticos (alta capacidade) com base em turno único/produção diária para evitar "uso excessivo" ou "capacidade insuficiente".

3. Espaço do local: Escolha um ou dois de acordo com suas necessidades.

4. Requisito de ligação: Caso seja necessária a conexão com a linha de produção ou AGV, é necessário confirmar se o equipamento suporta barramento industrial, e personalizá-lo após comunicação detalhada com o fornecedor

Resumindo, o paletizador de placas é o equipamento principal para a atualização da automação do processo de produção de placas. Seu design gira em torno de "proteger o conselho, melhorar a eficiência e adaptar-se a diferentes cenários", e se tornou um equipamento chave para as empresas modernas de conselho reduzirem custos, aumentarem a eficiência e garantirem a qualidade.
